Dálkové odečty všech měřičů v domě bez drahé páteřní sítě - varianty

Aktualizováno: leden 2022

Text, grafické podklady : Maddeo CZ


1. Dálkové odečty z chodby pro vodoměry SMARTm D a měřiče tepla s moduly WMBUS

dálkové odečty z chodbyV tomto případě montujeme vodoměry SMARTm D a měřiče tepla, indikátory a teplotní senzory s modulem WMBUS. Po montáži vodoměru na potrubí a po protečení prvního množství průtoku se radiový modul sám aktivuje pro dálkové odečty, podobné platí i pro měřiče tepla. Pomocí dodávané USB antény a jednoduchého programu, který si nainstalujete do Vašeho počítače s win.maddeo-odecty-z-chodby. Poté můžete jednoduše provádět odečty pochůzkou po společným prostorách bytového domů. Tuto variantu lze kdykoliv rozšířit na odečty ONLINE přes internet.


2. Dálkové odečty online přes internet pro vodoměry nebo měřiče tepla s RF moduly LoRa

Moderní online komunikace bez nutnosti vytvoření drahé komunikační sítě !

V bytovém domě se pouze umístí  Gateway (o počtu 1-2ks), která zajistí komunikaci s vodoměry LoRa, poměrovýni indikátory LoRa nebo kompaktními měřiči tepla LoRa. Tyto prvky mají síťové napájení o velmi malém příkonu energie (řádově Watty).

Tuto sběrnou síť lze využít pro měřiče tepla LoRa jako jsou poměrové indikátory, teplotní senzory nebo kompaktní měřiče tepla (kompakty). Případně i pro plynoměry a elektroměry, které můžeme dodatečně osadit radiovými moduly wireless LoRa 868MHz. Odečítané hodnoty z měřidel můžete sledovat z pohodlí domova nebo kanceláře v přehledném online prostředí přímo ve Vaší zákaznické administraci.


Výhody používaného webového prostředí pro odečty LoRa nebo WMBUS online:

  1. Univerzální k výrobci měřidla - hodnoty odečtů lze získávat z měřidel různých výrobců a umí si "natáhnout" data jak pomocí různých protokolů wmbus, lora, mbus, atd. do budoucna nejste vázání na jednu konkrétní značku nebo komunikaci, vyberete si to, co je v daném časem prodle vašich kritérií nejvýhodnější.
  2. Univerzální pro druh měřidla - pro vodoměry, indikátory, kompaktní měřiče tepla, teplotní senzory, plynoměry, elektroměry
  3. Ekonomický provoz a přístup k náměrům - levný přístup pro byty v domě
  4. Nemusíte se zavazovat k dalším službám - jak to mnohdy bývá k rozúčtování nákladů na energie
  5. Umožní náhledové přístupy - i pro majitele bytu
  6. Pokud chcete lze provést i rozúčtování - záleží jen na vás 7. Umožňuje exporty - v editovatelném formátu

Podle požadavku komunikace můžete nahradit stávající vodoměry za vodoměry Maddeo SMARTm D s RF modulem LoRa nebo s RF modulem WMBUS:

  • bez požadavku sítě a s umístěním hlavních prvků moderní LoRa komunikace (1-2ks) - LoRa modul - pro velké i malé domy a odečty online
  • pochůzkou z chodby domu (komunikace WMBUS) - WMBUS modul
  • online přes internet v případě vytvoření sítě WMBUS - WMBUS modul

RF moduly jsou ve vodoměru integrovány, proto jejich změna po montáži již není možná.


LoRa vodoměry SMARTm D s integrovaným RF modulem a vysokou přesností Q1=10 l/hod–H (R250-H), Q1=16 l/hod–V. Změří "téměř" vše. Pro vyřešení "rozdílů".

vodoměry SMARTm DModerní způsob komunikace LoRa nepotřebuje vytvořit drahou páteřní síť pro odečty online vodoměrů. Díky tomu jsou  vodoměry Maddeo  SMARTm D s LoRa modulem vhodné nejen pro velké bytové domy, ale i prakticky pro všechna SVJ, která nechtějí zbytečně investovat do páteřní komunikační sítě pro online odečty. Zároveň tyto neovlivnitelné vodoměry mají vysokou přesnost měření v pásmu nízkých průtoků a a řeší tak rozdíly mezi součtem bytových vodoměrů a patním vodárenským vodoměrem.

Neovlivnitelný vodoměr Maddeo, verze SMARTm D s modulem LoRa, je vhodný i pro přímý prodej instalatérským a montážním firmám. Neovlivnitelný vodoměr SMARTm D totiž po montáži na vodovodní potrubí umí po protečení prvního množství vody provést automatickou aktivaci radiového modulu bez jakéhokoliv odborného nastavení.

Víte, že: Přesnost měření u vodoměru SMARTm D je „téměř“ shodná jako u ultrazvukového principu, ale za „poloviční peníze“ ?

Přehráním videa souhlasíte se zásadami ochrany osobních údajů YouTube.

Zjistit vícePovolit video

Měřiče tepla, kalorimetry, indikátory a teplotní senzory s LoRa komunikací

To stejné jako u vodoměrů s LoRa modulem platí i pro pro odečty online měřičů tepla- kompaktní měřiče tepla, kompakty a pro indikátory na radiátorech.

Zjistěte kolik peněz zbytečně nevyhodíte zadáním nezávazné poptávky.


Montáže měřičů tepla s Lora modulem

Podle požadavku komunikace provádíme montáže měřičů tepla s RF modulem LoRa nebo s RF modulem WMBUS:

  • bez požadavku sítě a s umístěním hlavních prvků moderní LoRa komunikace (1-2ks) - LoRa modul - pro velké i malé domy a odečty online
  • pochůzkou z chodby domu (komunikace WMBUS) - WMBUS modul
  • online přes internet v případě vytvoření sítě WMBUS - WMBUS modul

RF moduly jsou v měřiči tepla integrovány, proto jejich změna po montáži již není možná.

Chcete vědět více, navštivte stránky www.NeovlivnitelnyVodomer.cz nebo merice-tepla.cz


Montážní polohy neovlivnitelného vodoměru

montážní polohy neovlivnitelný vodoměr SMARTm D

Přesnost neovlivnitelného vodoměru

  • přesnost až 4x vyšší ve svislé poloze než používané vodoměry, Q1=16 l/h
  • přesnost vyšší než  metr.tř. C (dle EHS) v horizontální poloze, Q1=10 l/h, tedy až 6x přesnější

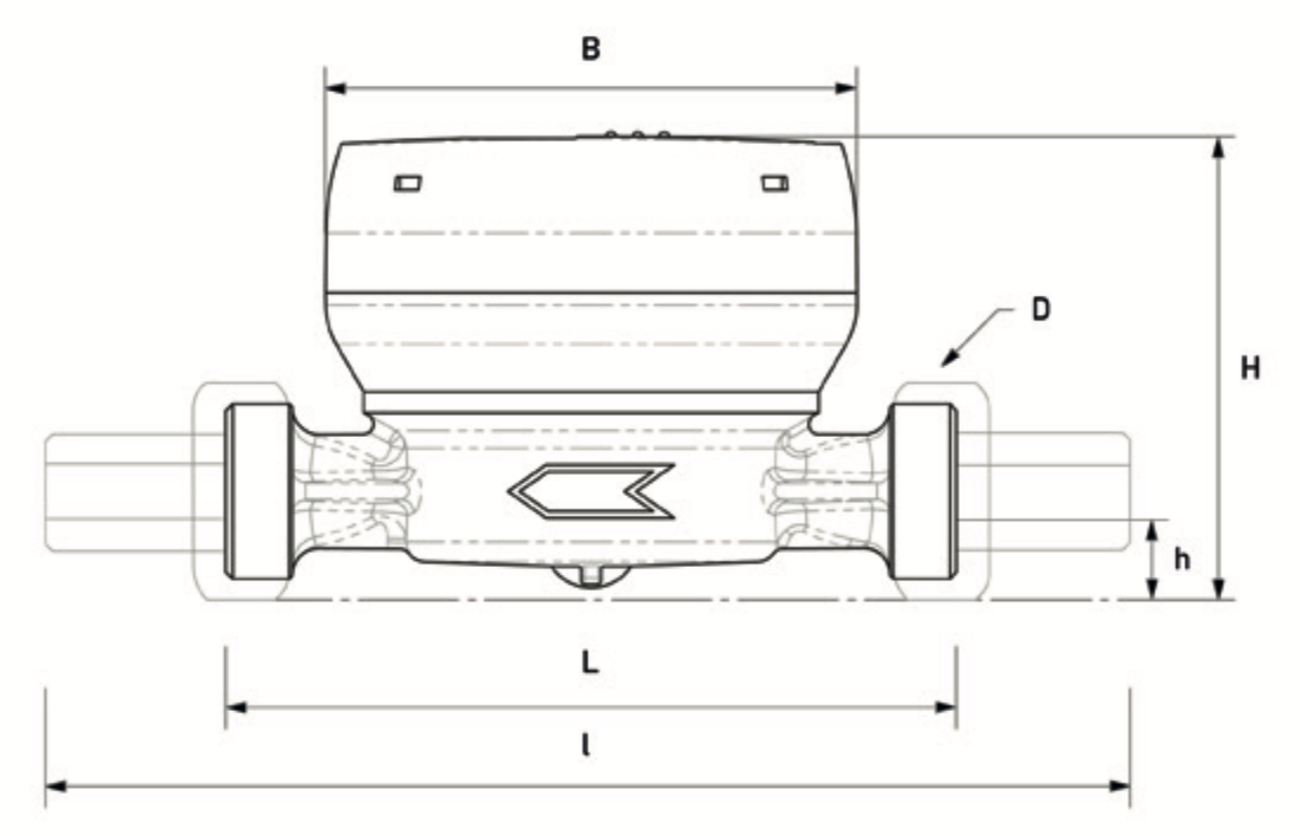

Rozměry

H=73 mm

B=85mm

L=110 (80,130) mm


Výhody přesného neovlivnitelného vodoměru SMARTm D:

  • Elektronický vodoměr s digitálním číselníkem
  • Ve své konstrukce neobsahuje magnetickou spojku
  • Velmi vysoká přesnost měření Q1=10l/hod-H, Q1=16 l/hod-V
  • Ve vertikální poloze získáte 4x vyšší přesnost než je běžná, v horizontální až 6x vyšší
  • Integrovaný radiový modul, indukční snímání
  • Pro stavební délku 110mm, ale i pro 80mm, s odolností IP 68
  • Otočný číselník o 360 °C
  • Pamět naměřených hodnot, alarmy (zpětný průtok, úniky,..)
  • Nízká stavební výška předurčuje použítí i pro problematická místa z hlediska prostoru
  • Už žádné předělávání rozvodu kvůli přesnosti vodoměru

technický list vodoměru SMARTm D


Maddeo CZ s.r.o.- služby pro bytové domy

logo_maddeo

Maddeo CZ s.r.o.
Pobřežní 249/46
Praha 8
186 00

www.maddeo.cz
www.usporne-kotelny.cz
www.neovlivnitelnyvodomer.cz

+420 734 448 899, +420 773 669 073
referentka@maddeo.cz

.

tzb technika
osvědčené výrobky na jednom místě

Kapesní "Rádce pro SVJ" v mobilu

Aplikace Rádce pro SVJ v mobilu

qr kod ke stažení aplikace praktický rádce pro svj

Mohlo by Vám pomoci ...

Komplexní řízení bytových domů bez potřeby správce

..., který nemá právní odpovědnost a bez "horko těžko" zvoleného výboru s garancí výhodnější ceny a přenesení odpovědnosti na právníky, Samosprava-SVJ.cz

samospráva SVJ

Objednejte si Balíček vzorových dokumentů

pro SVJ nebo knihu jako Manuál pro předsedy SVJ v nové záložce ESHOP - Dokumenty pro SVJ

příručka předsedy SVJ

.

Služby pro bytové domy

Přehled služeb pro SVJ, BD, SBD

.

Mediální partner

portal svj info | společenství vlastníků

Probíhá aktualizace serveru SVJ-INFO.cz
Děkujeme za pochopení.

.

.

.

Maddeo CZ s.r.o.- služby pro bytové domy

logo_maddeo

Maddeo CZ s.r.o.
Pobřežní 249/46
Praha 8
186 00

www.maddeo.cz
www.usporne-kotelny.cz
www.neovlivnitelnyvodomer.cz

+420 734 448 899, +420 773 669 073
referentka@maddeo.cz

.


Jak to je s třídami přesnosti (D,C,B,A) u vodoměrů dle EHS ?

Pozn. 1: Je vhodné vědět, že z hlediska metrologie dříve existovaly 4 třídy přesnosti vodoměrů, a to nejméně přesná třída A, následuje B, C a nejvíce přesnou třída D (dle EEC 75/33).

A protože jsou tyto třídy přesnosti často využívány a prakticky zažity při porovnávaní vodoměrů, něco málo si připomeneme:

Nejméně přesnou je třída A (min. průtok od 60l/hod) – prakticky většina dřívějších vodoměrů s touto přesností začínala.

Nejčastější třídou byla a je B (min. průtok od 30l/hod) – je dávno překonaná. A proto doporučení je i tuto třídu přeskočit a nahradit za přesnější vodoměr.

Třída C (min. průtok od 15l/hod) – už několik let se na trhu objevují vodoměry, který se svými parametry blíží této třídě, nebo ji splňují. Navíc tyto vodoměry už dokáží o mnoho lépe měřit i v pásmu nízkých průtoků, a tak minimalizovat neměřené průtoky vody. Pokud si pořídíte vodoměry s těmito parametry, budete mít osvědčený nástroj pro snížení nežádoucích rozdílů mezi patním vodoměrem a součtem bytových vodoměrů. “Rozdíl v náměrech” je také největší problém, který zbytečně může prodražovat vodu, a zbytečně se s ním potýkají správci domů.

Třída D – prakticky se jedná o třídu, kterou splňují pouze ultrazvuková měřidla, ultrazvukové vodoměry, které jsou v současné době na hraně cenové dostupnosti, ale s dlouhodobého hlediska jsou výhodné. Volbou této třídy uděláte nejvíce z pohledu technických možností dostupných technologií.

Pozn. 2: Hodnoty v závorkách vyjadřují zaručený minimální průtok při nominálním průtoku Qn=1,5 m3/hod, například v horizontální poloze. Je nutné si uvědomit, že mechanický vodoměr má v horizontální poloze přesnost vyšší než ve vertikální, v které se projevuje vyšší tření.
